Eloszlás -transzformátor összehasonlítása a 800 kVa fenti és alatti és alatti összehasonlítás

A Conso Electrical Science and Technology Co., Ltd 2006 óta 10 kV - 35 kV elosztó transzformátorot termelt. A Conso Electrical kiterjedt és gazdag tapasztalatokat halmozott fel a tervezés és a gyártás terén. A Conso elektromos mérnökei hisznek a10 kV -os eloszlási transzformátorokJelentős különbség van a műszaki specifikációban és a termékszerkezetben a 800 kVa felett és alatt.

1.A disztribúciós transzformátor különbsége a műszaki specifikáción:

Az elosztó transzformátor nagyobb kapacitása támogathatja a nagyobb névleges áramot. Ráadásul,A forgalmazási transzformátor 800 kva felettkomolyabb védelemre van szükség a belső nyomás és az aktuális stabilitás szempontjából.

A.Interi nyomás: Ha súlyos hiba fordul elő a transzformátoron belül, nagy mennyiségű gázt generál. Felgyorsítaná a szigetelés öregedését és csökkentené a hőeloszlás képességét. Még robbanást is okozhat, ha a transzformátor belső nyomása meghaladja a kritikus értéket. A nagyobb kapacitás -elosztó transzformátor több gázt hozna létre egy működési meghibásodásban. Mivel az ebben az időben előállított gázmennyiség elegendő ahhoz, hogy súlyos következményekkel járjon, az eloszlás és az energiatranszformátorok, amelyek 800 kVa és annál nagyobb kapacitással rendelkeznek, az IEC 60076 szerinti gáz relékkel kell felszerelni.

B. A jelenlegi stabilitás: A nagyobb eloszlás és az energiatranszformátor kapacitása nagyobb áramkörrel rendelkezik az elsődleges és a másodlagos oldalról. Érzékenyebb áramköri megszakítóra és CT-re lesz szükség az eloszlási transzformátor védelméhez mind a közeli, mind a távoli eloszlási vonalaktól. A disztribúciós transzformátor két fő jelenlegi védelme a differenciális védelem és az aktuális gyorsmegszakítás.

2.A eloszlási transzformátor különbsége a termékszerkezeten:

Mivel az operatív kudarc komolyabb következményekkel jár a nagyobb kapacitás -eloszlási transzformátorból. A nagyobb kapacitás -eloszlási transzformátornak szilárd belső struktúrájának és érzékenyebb alkatrészeinek kell lennie.

Annak érdekében, hogy megvédje az elosztó transzformátort a rövidzárlattól, szilárdabb belső szerkezetet kell megtervezni, mivel egy súlyosabb elektromos energiát szabadítanak fel. Ezenkívül a 800 kVA feletti eloszlási transzformátor folyamatos vagy spirál tekercset, például fóliacsomagolást alkalmaz. Eközben egy nagyobb kapacitás -eloszlási transzformátornak erősebb hűtőrendszerre van szüksége. Az OFAF hűtési módszert kell alkalmazni a 800 kVA feletti eloszlási transzformátorokhoz, különösen akkor, ha a transzformáter túlterhelt.

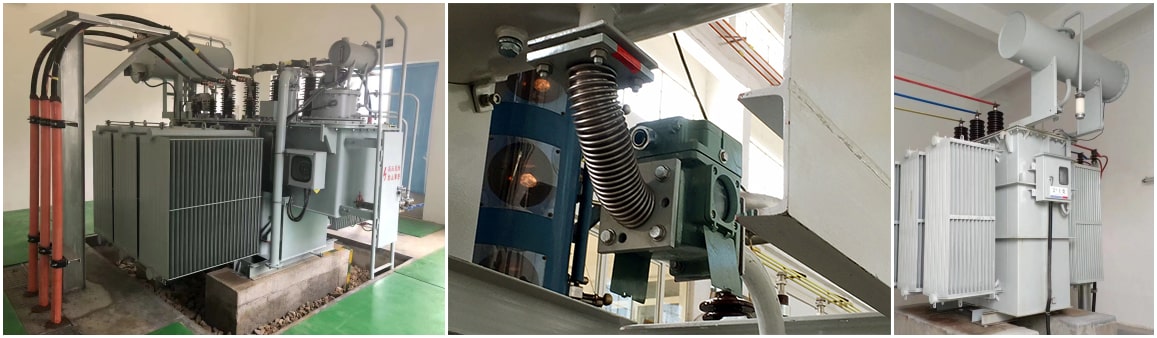

Mivel egy nagyobbelosztó és teljesítménytranszformátorTöbb gázt generálhat működési meghibásodással. A gáz relét fel kell szerelni egy elosztó transzformátoron. A riasztásnak hangzik, amikor a kisebb gáz összegyűjtötte az eloszlási transzformátor tetejét, és leállítja a fő áramköri megszakítót, amikor a belső nyomás szörnyű növekedést mutatott. Ezenkívül a belső nyomás megszervezéséhez egy transzformátor lélegzetelállítóit is elfogadják az elosztó transzformátorok védelme érdekében, túlélték a szigetelés öregedésétől. Eközben az áramkimaradás okozta veszteség csökkentése érdekében a 800 kVA feletti eloszlási transzformátor a terhelésbe kerülhet a Tap Changer (OLTC) helyett, nem pedig a terhelés nélküli Tap Changer (NLTC) helyett.

Az elosztó transzformátor nyilvánvaló különbséggel rendelkezik mind a műszaki specifikáció, mind a termékszerkezet között a 800 kVa fölött és alatt. Ennek oka az, hogy a nagyobb kapacitás -eloszlási transzformátoroknak komolyabb védelemre van szükségük a működési kudarcoktól való túléléshez.
