Miért válik a GCS alacsony feszültségű kapcsolóberendezés okos választássá a modern áramelosztó rendszerek számára?

Absztrakt:A megbízható kisfeszültségű áramelosztáshoz többre van szükség, mint az elektromos berendezések egyszerű csatlakoztatására. Ehhez olyan kapcsolóberendezés-rendszerre van szükség, amely képes megszervezni az áramköröket, javítani az üzembiztonságot, leegyszerűsíteni a karbantartást, és támogatja az egyre bonyolultabb automatizálási követelményeket.CONSO·CN GCS kisfeszültségű kapcsolóberendezésmoduláris funkcionális egységek, praktikus fiókmechanizmusok, rekeszes felépítés és rugalmas kábelcsatlakozások köré készült. Ez a cikk ismerteti a szerkezetét, a legfontosabb műszaki jellemzőket, az alkalmazásokat, az előnyöket és a fontos kiválasztási szempontokat a mérnökök, vállalkozók, forgalmazók és az ipari áramellátási rendszerek vásárlói számára.

Tartalomjegyzék

• Mi az a GCS alacsony feszültségű kapcsolóberendezés?
• Melyek a GCS kapcsolóberendezések fő szerkezeti jellemzői?
• Miért válassza a GCS kisfeszültségű kapcsolóberendezést az áramelosztáshoz?
• Hogyan hasonlítható össze a GCS a GCK kisfeszültségű kapcsolóberendezéssel?
• Hol használják a GCS alacsony feszültségű kapcsolóberendezést?
• Hogyan válasszák a vásárlók a GCS alacsony feszültségű kapcsolóberendezést?
• Miért számít a gyártó képessége?
• Gyakran ismételt kérdések a GCS alacsony feszültségű kapcsolóberendezésekkel kapcsolatban

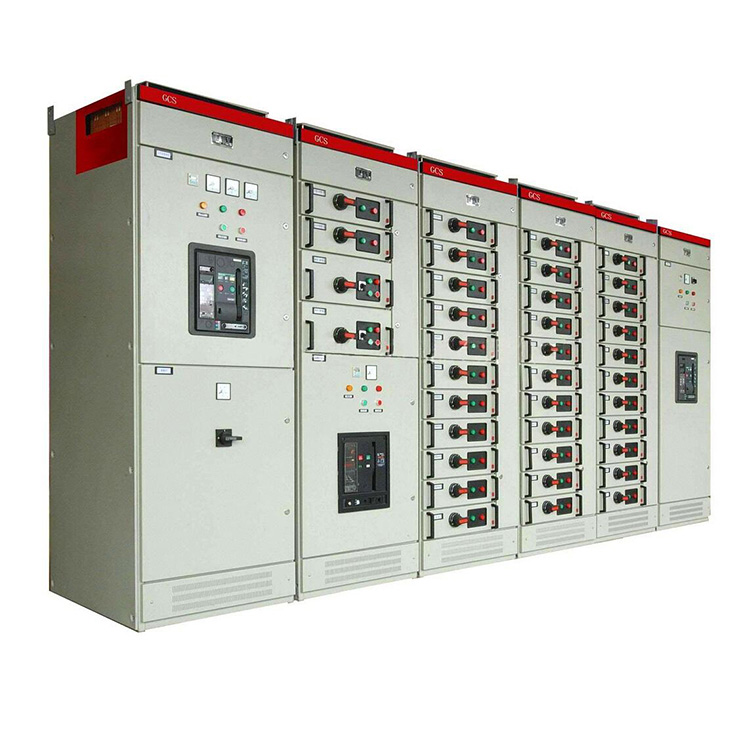

Mi az a GCS alacsony feszültségű kapcsolóberendezés?

A GCS alacsony feszültségű kapcsolóberendezés egy moduláris, alacsony feszültségű áramelosztási és vezérlési megoldás, amelyet olyan alkalmazásokhoz terveztek, ahol több áramkört, motorvezérlő funkciókat, automatizálási interfészt és karbantartási hozzáférést kell egy kompakt elektromos egységbe szervezni.

A hagyományos kisfeszültségű kapcsolóberendezés-konfigurációkkal összehasonlítva a GCS-berendezések nagyobb hangsúlyt fektetnek a moduláris funkcionális egységekre és a praktikus elszívó- és meghajtási mechanizmusokra. A CONSO·CN termékinformációi szerint GCS-megoldása az ügyfél egysoros diagramja, elrendezési terve és beszerzési listája szerint gyártható, így a végső konfiguráció jobban megfelel a tényleges elosztórendszernek.

A kialakítás különösen hasznos, ha egy projekt több kimenő adagolót és független funkcionális egységeket igényel. Ahelyett, hogy a teljes szekrényt egyetlen elektromos térként kezelné, a GCS felépítése a berendezést funkcionális részekre osztja, segítve a kezelőket az egyes áramkörök elkülönítésében és a helyi hibák lehetséges befolyásának korlátozásában.

Melyek a GCS kapcsolóberendezések fő szerkezeti jellemzői?

A GCS-rendszer hatékonysága az elektromos alkatrészei, a gyűjtősín-elrendezés, a funkcionális rekeszek, a kábelrekeszek és a kihúzható egységek közötti kapcsolatból adódik. Számos szerkezeti jellemző különösen fontos a GCS-megoldás értékelésekor.

Moduláris funkcionális egységek

A moduláris felépítés lehetővé teszi a különböző áramkörök konfigurálását a tényleges elosztási igényeknek megfelelően. Ez értékes az ipari létesítmények számára, ahol az adagolóknak, a motorvezérlő áramköröknek, az automatizálási berendezéseknek és a kiegészítő terheléseknek eltérő elektromos konfigurációkra lehet szükségük.

Elválasztott funkcionális rekeszek

A funkcionális egységek és rekeszek egyértelmű elválasztással vannak kialakítva. Ez az elrendezés segíthet a hiba hatásának kisebb területre való korlátozásában, és lehetővé teszi a karbantartó személyzet számára, hogy az egyes szakaszokon dolgozzon anélkül, hogy szükségtelenül megzavarná a többi áramkört.

Háromsínes vízszintes elrendezés

A CONSO·CN termékinformációi három buszos vízszintes elrendezést határoznak meg, amely dinamikus és termikus stabilitást biztosít. A megadott konstrukció az alkalmazható konfigurációtól és feltételektől függően 80/176 kA-ig ellenáll a rövidzárlati áram hatásának.

Magas áramkör-sűrűség

Egyetlen MCC szekrény legfeljebb 22 áramkör befogadására képes a gyártó közzétett termékinformációi szerint. Ez a konfiguráció hasznos lehet az energiatermelés, a petrolkémiai, az ipari automatizálás és más nagyszámú elektromos terhelésű létesítményben.

Praktikus kábelrekesz

A külső kábelcsatlakozások egy erre a célra kialakított kábelrekeszben vannak elrendezve, ahol a konfigurációtól függően a kábel be- és kivezetése különböző irányokból lehetséges. A nulla sorrendű áramváltó a kábelrekeszben is elhelyezhető, megkönnyítve a telepítést és a karbantartást.

Kiterjedt másodlagos kapcsolatok

A GCS fiókos egységek több másodlagos dugaszolható érintkezőt is biztosíthatnak. A CONSO·CN kimondja, hogy az 1 egységből álló és nagyobb egységek 32 párral rendelkezhetnek, míg a félegység konfigurációk 20 párral. Ez a kapacitás támogatja a számítógépes interfészeket, az automatikus vezérlőáramköröket és más másodlagos vezérlési követelményeket.

Miért válassza a GCS kisfeszültségű kapcsolóberendezést az áramelosztáshoz?

Az ipari elektromos rendszerek esetében a kapcsolóberendezések kiválasztása nemcsak a kezdeti telepítést, hanem az üzemeltetést, a hibaelhárítást, a bővítést és a karbantartást is érinti. A GCS technológia számos gyakorlati előnyt kínál.

Egy másik fontos előny a tervezési rugalmasság. A GCS kapcsolóberendezést nem feltétlenül általános, készen kapható szekrényként választják ki. Professzionális gyártó konfigurálhatja a berendezést az elektromos rajzok, a berendezés elrendezései és a beszerzési követelmények szerint. Ez a megközelítés különösen értékes olyan projekteknél, ahol a terheléselosztás és a szekrénykonfiguráció eltér a szabványos elrendezésektől.

Hogyan hasonlítható össze a GCS a GCK kisfeszültségű kapcsolóberendezéssel?

A GCS-t és a GCK-t egyaránt használják kisfeszültségű elosztórendszerekben, de szerkezeti megközelítésük nem azonos. A CONSO·CN a GCS-t fejlett típusnak írja le a GCK kisfeszültségű kapcsolóberendezéséhez képest, kiemelve annak nagyobb modularitását és praktikusabb elszívó- és meghajtási elrendezését.

A helyes választásnak végső soron a rendszerfeszültségen, az áramerősségen, a rövidzárlati követelményeken, az áramkör mennyiségén, a szekrényméreteken, a vezérlési architektúrán, a karbantartási stratégián és az alkalmazandó szabványokon kell alapulnia, nem pedig egyszerűen egy modellt választani, mert az fejlettebbnek tűnik.

Hol használják a GCS alacsony feszültségű kapcsolóberendezést?

A GCS rendszerek az ipari és infrastrukturális áramelosztási környezetek széles körére alkalmasak. Moduláris felépítésük különösen értékes, ha egy projekt számos kimenő áramkört tartalmaz, vagy automatizálási rendszerekkel való integrációt igényel.

• Áramtermelés:Támogatja a nagy termelőegységekhez kapcsolódó elosztási és motorvezérlési követelményeket.
• Petrolkémiai létesítmények:Hasznos ott, ahol számos motor, szivattyú, vezérlőrendszer és segédterhelés szervezett elosztást igényel.
• Ipari gyártás:Segít több gyártósor és elektromos meghajtású gép kezelésében.
• Kereskedelmi és infrastrukturális létesítmények:Központosított kisfeszültségű elosztórendszerekhez konfigurálható.
• Automatizálási rendszerek:Több másodlagos érintkező támogathatja a számítógépes interfészt és az automatikus vezérlő áramköröket.
• Nagy elektromos elosztási projektek:A moduláris szekrények a projekt egysoros diagramja és felszerelési elrendezése szerint konfigurálhatók.

Nagy létesítmények esetén a több betáplálás összehangolt kapcsolóberendezés-soron belüli megszervezése javíthatja az elosztási architektúra általános karbantarthatóságát.

Hogyan válasszák a vásárlók a GCS alacsony feszültségű kapcsolóberendezést?

A GCS szekrény megvásárlását az elektromos rendszerrel kell kezdeni, nem magával a szekrénysel. A képzett szállítónak elegendő műszaki információt kell kapnia a megfelelő konfiguráció meghatározásához.

1. Erősítse meg az elektromos paramétereket.Határozza meg a névleges feszültséget, névleges áramot, frekvenciát, rövidzárlati követelményeket és egyéb projektspecifikus paramétereket.
2. Készítse el az egysoros diagramot.Ez a beszállító számára világos megértést biztosít a bejövő és kimenő áramkörökről.
3. Határozza meg az áramkör mennyiségét.Vegye figyelembe az adagolókat, a motorvezérlő áramköröket, a segédáramköröket és a jövőbeni bővítési követelményeket.
4. Értékelje a fizikai elrendezést.Figyelembe kell venni a szekrény méreteit, a kábel irányát, a beépítési helyet és a karbantartási távolságot.
5. Adja meg az ellenőrzési követelményeket.Az automatizálást, a felügyeletet, a számítógépes interfészt és a másodlagos áramköröket a gyártás előtt meg kell határozni.
6. Ellenőrizze a védelmi koordinációt.A megszakítókat és az áramkorlátozó alkatrészeket az aktuális elosztórendszernek megfelelően kell kiválasztani.
7. Tekintse át a tesztelést és a dokumentációt.A vevőknek megfelelő műszaki rajzokat, vizsgálati dokumentációt, alkatrészlistákat és üzemeltetési információkat kell kérniük.

Személyre szabott projektek esetén, ha a szállító rendelkezésére bocsát egy teljes egysoros rajzot, elrendezési tervet és beszerzési listát, jelentősen javíthatja a kommunikációt és csökkentheti a konfigurációs hibákat. A CONSO·CN ezeket a dokumentumokat kifejezetten a GCS gyártási folyamatának részeként azonosítja.

Miért számít a gyártó képessége?

Az alacsony feszültségű kapcsolószekrény egy összehangolt elektromos szerelvény, nem pedig egyszerű fémház. A gyűjtősín-konstrukció minősége, a vezetékezés, a funkcionális egységek összeszerelése, az alkatrészek kiválasztása, a mechanikai beállítás és a tesztelés egyaránt befolyásolhatja a végső rendszer megbízhatóságát.

A kínai GCS alacsony feszültségű kapcsolóberendezések gyártója vagy szállítója kiválasztásakor a vásárlóknak többet kell értékelniük, mint az árat. A legfontosabb tényezők a következők:

• Kisfeszültségű kapcsolóberendezések gyártásában szerzett tapasztalat
• Egysoros diagramok és projektrajzok értelmezésének képessége
• Testreszabási és mérnöki lehetőségek
• Minőség-ellenőrzési eljárások az összeszerelés során
• Gyári tesztelési és ellenőrzési lehetőség
• Műszaki dokumentáció rendelkezésre állása
• Értékesítés utáni műszaki támogatás
• Képes a kapcsolóberendezések összehangolására a szélesebb elosztórendszerrel

A CONSO·CN a GCS-t szélesebb kisfeszültségű kapcsolókészülék-portfóliója részeként mutatja be, a GCK, MNS és GGD megoldások mellett. Termékinformációi a vevői rajzokon és a forgalmazási követelményeken alapuló testreszabott gyártást is kiemelik.

A beszállítókat összehasonlító vásárlók számára a kisfeszültségű kapcsolóberendezések termékskálája hasznos kontextust jelenthet annak meghatározásához, hogy melyik szekrény architektúra a legmegfelelőbb egy adott projekthez.

Gyakran ismételt kérdések a GCS alacsony feszültségű kapcsolóberendezésekkel kapcsolatban

Mi a GCS kisfeszültségű kapcsolóberendezés fő célja?

Elsődleges célja a kisfeszültségű elektromos áramkörök elosztása, vezérlése, védelme és kezelése. Moduláris felépítése különösen alkalmas több adagolót, funkcionális egységet és automatizálási interfészt igénylő rendszerekhez.

Miben különbözik a GCS a hagyományos kisfeszültségű kapcsolóberendezésektől?

A GCS nagy hangsúlyt fektet a moduláris funkcionális egységekre, a kihúzható fiókos mechanizmusokra, a rekeszbe osztott konstrukcióra, a rugalmas kábelelrendezésekre és a kiterjedt másodlagos dugaszolható csatlakozásokra. Ezek a szolgáltatások megkönnyíthetik az összetett elosztórendszerek konfigurálását és karbantartását.

Testreszabható a GCS kapcsolóberendezés?

Igen. A CONSO·CN szerint a GCS kapcsolóberendezések az ügyfél egysoros rajza, elrendezési terve és beszerzési listája szerint gyárthatók.

Hány áramkört tud befogadni egy MCC-szekrény?

A gyártó közzétett információi szerint egyetlen MCC-szekrényben akár 22 áramkör is elhelyezhető. A tényleges kapacitást az adott elektromos konfigurációnak és a szekrény elrendezésének megfelelően kell megerősíteni.

Alkalmas-e a GCS automatizált ipari rendszerekhez?

Igen. A rendelkezésre álló másodlagos dugaszolható érintkezők számítógépes interfészek és automatikus vezérlőáramkörök támogatására szolgálnak, így a konfiguráció alkalmassá teszi az ipari automatizálási alkalmazásokhoz, ahol kiterjedt vezérlőkábelezésre van szükség.

Következtetés: A GCS alacsony feszültségű kapcsolóberendezés a megfelelő választás az Ön projektjéhez?

A GCS alacsony feszültségű kapcsolóberendezés a moduláris elosztási architektúrát, az elválasztott funkcionális rekeszeket, a praktikus kihúzható egységeket, a rendszerezett kábelcsatlakozásokat és a kiterjedt másodlagos interfészeket egyesíti, hogy megfeleljen a modern ipari energiarendszerek követelményeinek. Több áramkört, automatizálást, motorvezérlést és testreszabott elosztási elrendezéseket magában foglaló projekteknél a megfelelő gyártó kiválasztása ugyanolyan fontos, mint a kapcsolóberendezés típusának kiválasztása. Ha egy ipari, kereskedelmi vagy infrastrukturális projekt GCS-megoldását értékeli,lépjen kapcsolatba velünkegysoros diagramjával, elrendezési tervével és műszaki követelményeivel, hogy megvitassák a megfelelő konfigurációt a CONSO·CN-nel.
