A Pólusra szerelt transzformátorgyakran választják, ha a közműveknek, vállalkozóknak, ipari parkoknak, vidéki villamosítási projekteknek és kereskedelmi fejlesztőknek kompakt és praktikus módszerre van szükségük a középfeszültség csökkentésére a végső felhasználási pont közelében. Ahelyett, hogy egy nagy földszinti transzformátor helyiséget vagy egy teljes alállomást építenének minden kis terhelési területre, egy oszlopra szerelhető egységet lehet felszerelni egy közműoszlopra, közel a légvezetékekhez és a végfelhasználókhoz. Ez a cikk elmagyarázza, hogyan segít megoldani az olyan gyakori problémákat, mint a korlátozott telepítési hely, instabil vidéki feszültség, hosszú szállítási útvonalak, biztonsági aggályok, karbantartáshoz való hozzáférés, a berendezések költségének ellenőrzése és a beszerzés során felmerülő specifikációs bizonytalanságok.
Tartalomjegyzék
- Cikkvázlat
- Miért küzdenek az elosztási projektek a megfelelő transzformátor kiválasztása előtt?
- Mire használható az oszlopra szerelt transzformátor?
- Hol hozza a legtöbb értéket egy oszlopra szerelt transzformátor?
- Hogyan válasszák ki a vásárlók a megfelelő műszaki konfigurációt?
- Hogyan hasonlítható össze más terjesztési megoldásokkal?
- Hogyan csökkentheti a valódi projekt fájdalompontjait?
- Milyen minőségi részleteket érdemes ellenőrizni vásárlás előtt?
- Hogyan hosszabbíthatják meg a karbantartó csapatok az élettartamot?
- Miért számít a beszállítói tapasztalat?
- GYIK
- Következtetés
Cikkvázlat
- Határozza meg azokat a fő elosztási kihívásokat, amelyekkel a vidéki hálózatok, kisvárosok, gazdaságok, műhelyek és könnyű kereskedelmi területek szembesülnek.
- Ismertesse a munkaszerepet aPólusra szerelt transzformátorfeszültségcsökkentésben a gyakorlati felhasználás érdekében.
- Hasonlítsa össze az oszlopra szerelt egységeket a betétes transzformátorokkal és a kis földi alállomásokkal.
- Adjon gyakorlatias kiválasztási útmutatót a kapacitásról, a feszültségarányról, a fázistípusról, a hűtési módról, a védelmi tartozékokról és a telepítési környezetről.
- Ismertesse a minőségellenőrzéseket, amelyeket a vevőknek kérniük kell a szállítás előtt.
- Mutassa meg, hogy egy professzionális gyártó hogyan tudja támogatni a stabil beszerzést, testreszabást, tesztelést és az értékesítés utáni kommunikációt.
Miért küzdenek az elosztási projektek a megfelelő transzformátor kiválasztása előtt?
Sok áramelosztási projekt nem azért bukik meg, mert rossz a hálózati terv. Meghiúsulnak, mert a végső lelépési megoldás nem illeszkedik a valódi oldalhoz. Lehet, hogy egy falunak megbízható áramra van szüksége otthonok, szivattyúk, üzletek, utcai lámpák és kis műhelyek számára, de előfordulhat, hogy nincs elég földterülete egy transzformátor helyiségnek. Egy gazdaságnak stabil áramra lehet szüksége az öntözőberendezésekhez, de a terhelési pontok távol eshetnek egymástól. Lakóterületi bővítési terület légvezetékekkel összeköthető, de a költségvetés nem támogatja a teljes földszinti elosztóállomást.
Ezek a helyzetek újra és újra ugyanazokat a frusztrációkat idézik elő: feszültségesés a vezeték végén, drága polgári építkezés, hosszú szerelési ütemterv, nehéz karbantartási hozzáférés, és bizonytalanság, hogy a kiválasztott berendezés képes-e kezelni a kültéri üzemi körülményeket. A vállalkozók és a közüzemi vásárlók számára egy másik fájdalmas pont a specifikáció kockázata. Ha a kiválasztott transzformátorkapacitás, feszültségarány, szigetelési szint vagy védelmi elrendezés nem megfelelő, a projekt késéseket, utómunkálatokat vagy nagyobb hosszú távú veszteségeket okozhat.
A Pólusra szerelt transzformátorcélja ezeknek a gyakorlati problémáknak a közvetlen megoldása. Nem próbálja kicserélni minden típusú transzformátort. Ehelyett egyértelmű célt szolgál: a középfeszültséget a terhelés közelében használható alacsony feszültségszintre kell csökkenteni, különösen ott, ahol a felső elosztó hálózatok már kiépültek.
Mire használható az oszlopra szerelt transzformátor?

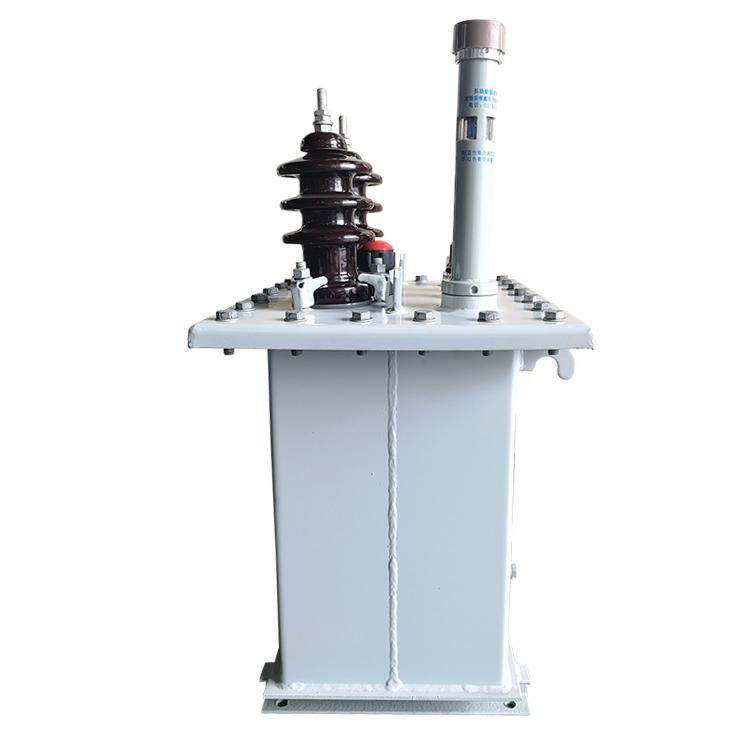

A Pólusra szerelt transzformátoregy közműoszlopra vagy oszlopszerkezetre szerelt kültéri elosztó transzformátor. Fő feladata a középfeszültségű villamos energia levezetése felsővezetékről alacsonyabb feszültségűre, amely alkalmas otthonok, kisvállalkozások, farmok, közvilágítási rendszerek és könnyűipari terhelések számára. Sok projektben ez lesz az utolsó fontos kapcsolat az elosztóhálózat és a végfelhasználó között.
A transzformátor általában olajba merül, ami azt jelenti, hogy a transzformátorolajat szigetelésre és hőelvezetésre használják. A projekttől függően lehet egyfázisú vagy háromfázisú. Az egyfázisú egységek gyakoriak a vidéki lakóövezetekben, kis gazdaságokban és könnyű rakományokban. A háromfázisú egységek inkább kereskedelmi létesítményekbe, műhelyekbe, öntözőszivattyúkba és olyan területekre alkalmasak, ahol nagyobb a motorterhelés.
A legnagyobb előnye, hogy a talajszint felett is felszerelhető. Ez segít megtakarítani a földterületet, csökkenti az építőipari munkák szükségességét, és távol tartja a berendezést bizonyos talajszintű kockázatoktól, például árvíztől, véletlen becsapódástól vagy illetéktelen érintkezéstől. A már felsővezetéket használó elosztási útvonalakon ez a beépítési mód gyakran praktikus és gazdaságos.
Hol hozza a legtöbb értéket egy oszlopra szerelt transzformátor?
A Pólusra szerelt transzformátorkülönösen hasznos olyan helyeken, ahol valós az energiaigény, de a helyszíni körülmények nem megfelelőek a terjedelmes földi berendezésekhez. A vásárlók gyakran választják ezt a típusú transzformátort olyan területeken, ahol a terhelés szétszórt, a beépítési hely korlátozott, vagy a projekt ütemezése gyors telepítést igényel.
- Vidéki villamosítás:Segít a falvak, házak, farmok és távoli közösségek áramellátásában, amelyek felsővezetékekkel vannak összekötve.
- Mezőgazdasági projektek:Támogathatja az öntözőszivattyúkat, a gabonafeldolgozó berendezéseket, a baromfitelepeket, az üvegházakat és a vízellátó rendszereket.
- Kis kereskedelmi területek:Kiszolgálhat üzleteket, út menti létesítményeket, raktárakat, töltőállomásokat és kisvállalkozási klasztereket.
- Lakásbővítések:Praktikus lelépési pontot biztosít az új lakóövezetekben, ahol felsővezetéket használnak.
- Ideiglenes vagy szakaszos projektek:Hasznos lehet, ha egy webhelynek áramra van szüksége, mielőtt a nagyobb infrastruktúra elkészülne.
- Ipari élterhelések:Támogathatja a kis műhelyeket, szivattyúkat, motorokat, világítást és segédberendezéseket a fő üzemtől távol.
Ezen alkalmazások mindegyikében nem csak maga a transzformátor az érték. Az igazi érték a kompakt beépítés, az alacsonyabb építőipari munkaigény, a felsővezetékekhez való könnyebb csatlakozás és a karbantartó csapatok számára egyértelmű hozzáférés kombinációja.
Hogyan válasszák ki a vásárlók a megfelelő műszaki konfigurációt?
Kiválasztva aPólusra szerelt transzformátorsoha nem szabad csupán kapacitásra csökkenteni. Egy 50 kVA-s és egy 500 kVA-s egységet is nevezhetjük oszlopra szerelhető transzformátornak, de projektszerepük teljesen eltérő lehet. A gondos kiválasztási folyamatot a tényleges terhelésigénnyel, a feszültségszinttel, a telepítési környezettel, a közüzemi követelményekkel és a várható jövőbeni bővítéssel kell kezdeni.
| Kiválasztási pont | Amit a vásárlóknak ellenőrizniük kell | Miért számít |
|---|---|---|
| Névleges kapacitás | Párosítsa a kVA besorolást a jelenlegi terheléssel és az ésszerű jövőbeli növekedéssel. | Az alulméretezés túlterhelési kockázatot okoz, míg a túlméretezés növelheti a költségeket és az üresjárati veszteségeket. |
| Feszültségarány | Ellenőrizze a primer és szekunder feszültséget, például a középfeszültségű bemenetet és az alacsony feszültségű kimenetet. | A rossz feszültségarány késleltetheti a telepítést és kompatibilitási problémákat okozhat a helyi hálózattal. |
| Fázis típusa | Válasszon egyfázisú vagy háromfázisú a terhelési profilnak megfelelően. | A motorterhelések, a szivattyúk és a kereskedelmi berendezések háromfázisú tápellátást igényelhetnek. |
| Szigetelési szint | Ellenőrizze a helyi hálózati szabványokat, a magasságot, a villámlást és a védelmi követelményeket. | A kültéri transzformátoroknak ellenállniuk kell az elektromos igénybevételnek és a környezeti feltételeknek. |
| Hűtési módszer | Erősítse meg az olajba merülő kialakítást, a tartály szerkezetét és a hőelvezetési elrendezést. | A jó hőteljesítmény támogatja a stabil működést és a hosszabb élettartamot. |
| Kiegészítők | Vegye figyelembe a túlfeszültség-levezetőket, a biztosítékokat, a perselyeket, a konzolokat és a földelő alkatrészeket. | A megfelelő tartozékok javítják a biztonságot, védelmet és a telepítés hatékonyságát. |
| Tesztelés | Szállítás előtt kérjen rutinvizsgálati jelentéseket. | A gyári tesztelés segít csökkenteni az üzembe helyezés kockázatát, és megerősíti az alapvető teljesítményt. |
Egy megbízható szállítónak képesnek kell lennie arra, hogy világosan megvitassa ezeket a részleteket. Ha a vásárlók csak egyszerű árat kapnak műszaki megerősítés nélkül, a látszólagos alacsony költség később drágulhat. A megfelelő transzformátornak meg kell felelnie az elektromos tervezésnek, a helyi szerelési szokásoknak, a védelmi módszernek és a projekttulajdonos gyakorlati karbantartási képességének.
Hogyan hasonlítható össze más terjesztési megoldásokkal?
Az oszlopra szerelt egység nem az egyetlen lehetőség az elosztási projekteknél. A vásárlók fontolóra vehetik alátétre szerelt transzformátorokat, kompakt alállomásokat vagy beltéri transzformátor helyiségeket is. A legjobb választás a helyszín körülményeitől, a biztonsági követelményektől, a költségvetéstől és a rácsszerkezettől függ.
| Megoldás | Fő előny | Tipikus korlátozás | Jobb illeszkedés |
|---|---|---|---|
| Pólusra szerelt transzformátor | Földterületet takarít meg, és könnyen csatlakoztatható a felsővezetékekhez. | A kapacitásnak és a beépítési szerkezetnek meg kell felelnie az oszlop szilárdságának és a helyi szabályoknak. | Vidéki hálózatok, gazdaságok, kisközösségek, rezsi elosztó utak. |
| Padra szerelt transzformátor | Tiszta földszinti beépítés zárt szerkezettel. | Megfelelő földre, alapozásra és árvíz vagy becsapódás elleni védelemre van szüksége. | Városi közösségek, kereskedelmi épületek, földalatti kábelhálózatok. |
| Kompakt alállomás | Integrálja a transzformátort, a kapcsolóberendezést és az alacsony feszültségelosztót. | Magasabb kezdeti költség és nagyobb telepítési hely. | Ipari parkok, kereskedelmi komplexumok, nagyobb elosztó csomópontok. |
| Beltéri transzformátor szoba | Erős védelem az időjárás ellen és könnyen integrálható az épületrendszerekkel. | Építési területet, szellőzést, tűzvédelmi tervezést és építési munkákat igényel. | Gyárak, sokemeletes épületek, nagy létesítmények. |
Felsővezeték-projekteknél aPólusra szerelt transzformátorgyakran tiszta egyensúlyt biztosít a költségek, a telepítési sebesség és a szolgáltatás praktikussága között. Megakadályozza a szükségtelen építkezést, miközben a projektnek megbízható lelépési pontot biztosít a terhelés közelében.
Hogyan csökkentheti a valódi projekt fájdalompontjait?
A beszerzési csapatok ritkán keresnek transzformátort csak azért, mert tetszik nekik a termék neve. Általában a mezőnyből próbálják megoldani a nyomást. A projekt késhet. A költségvetés szűkös lehet. Előfordulhat, hogy a telepítőcsapatnak nincs elegendő földterülete. A helyi hálózat gyors bővítésre szorulhat. Egy alkalmasPólusra szerelt transzformátorszámos gyakorlati módon csökkentheti ezeket a problémákat.
- Kevésbé polgári építkezés:Mivel a transzformátor oszlopra van felszerelve, a projekt sok földszinti megoldáshoz képest csökkentheti az alapozási munkákat.
- A webhely gyorsabb telepítése:A felső elosztó utaknál a bekötés és a telepítés közvetlenebb lehet, ha a tervezést megfelelően előkészítik.
- A korlátozott földterület jobb kihasználása:A vidéki utak mentén, gazdaságokban és kis közösségekben előfordulhat, hogy nincs hely transzformátor helyiségnek vagy bekerített berendezési területnek.
- Közelebbi feszültségtámogatás:A transzformátornak a terheléshez közelebb történő felszerelése csökkentheti az alacsony feszültségű vezetékek hosszú távolságát és javíthatja az áramellátás stabilitását.
- Tiszta karbantartási láthatóság:A karbantartó csapatok vizuálisan ellenőrizhetik a transzformátort, a perselyeket, az olajszint-jelzőt és a külső tartozékokat a rutin járőrözés során.
- Rugalmas projektillesztés:Különböző terhelési pontokhoz különböző kapacitások és feszültségarányok választhatók, ahelyett, hogy minden területre egy túlméretezett megoldást kellene erőltetni.
Ezek az előnyök különösen fontosak azokon a területeken, ahol a projekttulajdonosoknak megbízható áramra van szükségük, de nem engedhetik meg maguknak a bonyolult infrastruktúrát. Ebben az értelemben a transzformátor nem csak egy elektromos berendezés. Praktikus válasz a terepi korlátokra.
Milyen minőségi részleteket érdemes ellenőrizni vásárlás előtt?
Az alacsony vételár vonzó lehet, de a transzformátorvásárlóknak az árajánlaton szereplő számon túl kell nézniük. A kültéri elosztó berendezések hőnek, esőnek, pornak, szélnek, villámlásnak, terhelésváltozásoknak és hosszú üzemóráknak néznek ki. A minőségellenőrzést a megrendelés megerősítése előtt el kell kezdeni.
Ajánlott vásárlás előtti ellenőrző lista:
- Erősítse meg a névleges kapacitást, feszültségarányt, frekvenciát, fázistípust és a megcsapolási tartományt.
- Ellenőrizze a projekt vagy a közműcég által kért vonatkozó szabványokat.
- Kérdezzen a tekercselés anyagáról, a mag kialakításáról, az olajminőségről, a tartály tömítéséről és a korróziógátló kezelésről.
- Ellenőrizze, hogy vannak-e olyan tartozékok, mint a túlfeszültség-levezetők, a biztosítékok, a rögzítőkonzolok és a perselyek.
- Kérjen rutin gyári vizsgálati információkat, beleértve a szigetelési ellenállást, a feszültségállóságot, az aránytesztet, a tekercsellenállást és az olajszivárgás ellenőrzését.
- Tekintse át az exportprojektek csomagolási módját, különösen, ha az útvonal tengeri szállítást vagy hosszú belföldi szállítást tartalmaz.
- Szállítás előtt beszélje meg a pótalkatrészeket, rajzokat, címkéket és beszerelési útmutatót.
A Conso Electrical Science and Technology Co., Ltd.-t az oszlopra szerelt transzformátorgyártás kapcsán említik, mivel a vásárlóknak gyakran többre van szükségük, mint egy katalógusra. Mérnöki kommunikációra, gyártási képességre, tesztelési fegyelemre és testreszabott követelmények támogatására van szükségük. Ha egy projekt különböző kapacitásokat, speciális feszültségarányokat, exportcsomagolást vagy közüzemi pályázati dokumentumokat foglal magában, az egyértelmű műszaki együttműködés megelőzheti a költséges félreértéseket.
Hogyan hosszabbíthatják meg a karbantartó csapatok az élettartamot?
Még egy jól elkészített isPólusra szerelt transzformátormegfelelő karbantartást igényel. A kültéri szolgáltatási feltételek idővel változhatnak, és a kis problémák nagyobb meghibásodásokká válhatnak, ha figyelmen kívül hagyják őket. Egy egyszerű ellenőrzési terv segíthet a karbantartó csapatoknak mind a transzformátor, mind a szélesebb elosztóhálózat védelmében.
- Ellenőrizze az olajszintet és a szivárgás jeleit:Az olajfoltokat, az alacsony olajszintet vagy a tartály rendellenes megjelenését gyorsan ellenőrizni kell, mert a szigetelés és a hűtés a stabil olajállapottól függ.
- Ellenőrizze a perselyeket és a csatlakozókat:A perselyek körüli repedések, szennyeződés, lazaság vagy túlmelegedés nyomai elektromos feszültséget vagy rossz csatlakozást jelezhetnek.
- Ügyeljen az üzemi hőmérsékletre:Szokatlan hőt okozhat a túlterhelés, a rossz érintkezés, az elöregedett olaj vagy a környezeti elzáródás a telepítési területen.
- A terhelés növekedésének áttekintése:Egy öt évvel ezelőtt jól működő transzformátor túlterhelt lehet, miután új házak, szivattyúk, üzletek vagy gépek kerülnek beépítésre.
- A védelmi eszközök összehangolása:A túlfeszültség-levezetőket, biztosítékokat és a földelést a helyi karbantartási szabályok szerint kell ellenőrizni.
- Karbantartási előzmények rögzítése:A jó nyilvántartások segítenek azonosítani az ismétlődő problémákat, és támogatják a jövőbeni cseretervezést.
A karbantartást nem szabad teherként kezelni. Ez egy költségellenőrző eszköz. A rendszeresen ellenőrzött transzformátor nagyobb valószínűséggel nyújt stabil szolgáltatást, elkerüli a hirtelen áramkimaradásokat, és megvédi a továbbfelhasználókat a szükségtelen áramkimaradásoktól.
Miért számít a beszállítói tapasztalat?
A transzformátorprojekt többet foglal magában, mint a gyártást. Tartalmazza a műszaki megbeszélést, a rajz megerősítését, az anyag előkészítését, a gyártás ütemezését, a tesztelést, a csomagolást, a szállítást és az értékesítés utáni kommunikációt. Ha ennek a láncnak valamely része gyenge, a vásárlók késedelmekkel vagy bizonytalansággal szembesülhetnek.
A beszállítói tapasztalat különösen fontos a nemzetközi vásárlók számára. A különböző országok és régiók eltérő feszültségrendszereket, telepítési szokásokat, címkézési követelményeket, védelmi tartozékokat és dokumentációs szabványokat alkalmazhatnak. Az a beszállító, aki érti a testreszabást, segíthet a vevőknek a projektkövetelmények működőképes termékspecifikációvá alakításában.
Conso Electrical Science and Technology Co., Ltd.fontolóra veheti azokat a vásárlókat, akik összehasonlítják az oszlopra szerelt transzformátor opciókat az elosztási projektekhez, a vidéki villamosításhoz, a kereskedelmi terhelésekhez és a közművekhez kapcsolódó beszerzésekhez. A legfontosabb, hogy világosan közöljük a projekt feltételeit: terhelési méret, feszültségszint, frekvencia, telepítési magasság, klíma, szükséges tartozékok, tesztelési elvárások és szállítási ütemterv. Elegendő információ birtokában a gyártó megfelelőbb konfigurációt ajánlhat ahelyett, hogy olyan általános egységet kínálna, amely esetleg nem illik az oldalra.
GYIK
A kapacitást a tényleges csatlakoztatott terhelés, a terhelés típusa, az egyidejűségi tényező és a jövőbeni bővítési terv alapján kell kiválasztani. Kisebb lakossági vagy mezőgazdasági terheléseknél alacsonyabb kVA-értékek is megfelelőek lehetnek. Műhelyek, szivattyúk vagy kereskedelmi felhasználók esetében magasabb besorolásra lehet szükség. A modell megerősítése előtt jobb, ha a szállító rendelkezésére bocsát egy rakománylistát.
Az egyfázisú egységeket általában kisebb lakossági és vidéki terhelésekhez használják. A háromfázisú egységek jobbak motorterhelésekhez, szivattyúkhoz, műhelyekhez és kereskedelmi létesítményekhez, amelyek kiegyensúlyozott háromfázisú teljesítményt igényelnek. A megfelelő választás a helyi elosztóhálózattól és a transzformátorhoz csatlakoztatott berendezéstől függ.
Igen, kültéri használatra tervezhető, de a végleges specifikációnak meg kell egyeznie a helyi környezettel. A vásárlóknak vásárlás előtt meg kell erősíteniük a korróziógátló kezelést, a szigetelési szintet, a tömítés minőségét, a villámvédelmet, a magassági viszonyokat és a hőmérséklet-tartományt.
A gyakori tartozékok közé tartoznak a perselyek, rögzítőkeretek, túlfeszültség-levezetők, biztosítékok, földelő alkatrészek, adattáblák, emelőfülek, olajszint-jelzők és egyéb projektspecifikus alkatrészek. A tartozékok listáját ajánlattétel előtt meg kell erősíteni, mert ez befolyásolja a költségeket és a telepítési készséget is.
A vevők csökkenthetik a kockázatot a műszaki rajzok, szabványok, vizsgálati követelmények, a csomagolási mód, a szállítási ütemezés és az értékesítés utáni támogatás megerősítésével a megrendelés feladása előtt. A teljes specifikációs lap megbízhatóbb, mint egy rövid lekérdezés, amely csak a kapacitást és az árcélt tartalmazza.
A testreszabásra akkor lehet szükség, ha a projekt speciális feszültségarányt, speciális tartozékokat, helyi közmű szabványokat, egyedi szerelési szerkezetet vagy exportdokumentációt igényel. A korai kommunikáció segít a gyártónak olyan transzformátor tervezésében és gyártásában, amely illeszkedik a valós helyszínre, ahelyett, hogy egy szabványos modellt nem megfelelő állapotba kényszerítene.
Következtetés
A Pólusra szerelt transzformátorpraktikus és hatékony megoldás számos elosztási projekthez, különösen ott, ahol légvezetékek, korlátozott talajterület, szórt terhelések és költségérzékeny beépítési körülmények érintettek. Segíthet a közműveknek, a vállalkozóknak, a gazdaságoknak, a lakóterületeknek és a kis kereskedelmi projekteknek a feszültségcsökkentésben a felhasználási hely közelében, miközben csökkenti a szükségtelen polgári építkezéseket.
A legjobb eredmény akkor érhető el, ha a transzformátort a projekthez igazítja ahelyett, hogy csak ár alapján választana. A kapacitás, a feszültségarány, a fázistípus, a szigetelési szint, a tartozékok, a tesztelés, a telepítési környezet és a szállítói támogatás mind befolyásolja a hosszú távú teljesítményt. Ha ezeket a részleteket gondosan kezeli, a transzformátor stabil szolgáltatást biztosít, és csökkenti a jövőbeni karbantartási nyomást.
