Miért a 11kv kültéri Lv és Mv Vcb panelek a legjobb választás a megbízható áramelosztáshoz

Professzionális áramelosztó berendezések gyártójakéntConsonagy teljesítményt biztosít11kv kültéri Lv és Mv Vcb panelekipari, közüzemi, kereskedelmi és infrastrukturális projektekhez tervezték. A vákuum-megszakító technológiával tervezett kültéri kapcsolóberendezés-panelek kiváló szigetelést biztosítanak, biztonságos kapcsolás, hosszú élettartam és megbízható működés még zord környezeti feltételek mellett is.

A megfelelő kültéri kapcsolóberendezés kiválasztása elengedhetetlen a modern elektromos rendszerek biztonságának, hatékonyságának és stabilitásának biztosításához. Ez a cikk elmagyarázza a 11kv kültéri Lv és Mv Vcb panelek működését, főbb előnyeiket, műszaki jellemzőit, alkalmazások, kiválasztási tippek, karbantartási javaslatok, és miért váltak az egyik preferált középfeszültségűvé megoldások világszerte. Akár új elektromos hálózatot tervez, akár meglévő rendszert korszerűsít, ez az útmutató gyakorlati betekintést nyújt a mérnökök, vállalkozók és beszerzési szakemberek számára.

Tartalom

• Mik azok a 11kv kültéri Lv és Mv Vcb panelek?
• Miért olyan népszerűek a vákuum-megszakító panelek?
• A kültéri VCB panelek fő összetevői
• Műszaki adatok összehasonlítása
• Tipikus alkalmazások
• Hogyan válasszuk ki a megfelelő panelt
• Karbantartás legjobb gyakorlatai
• Gyakran Ismételt Kérdések
• Következtetés

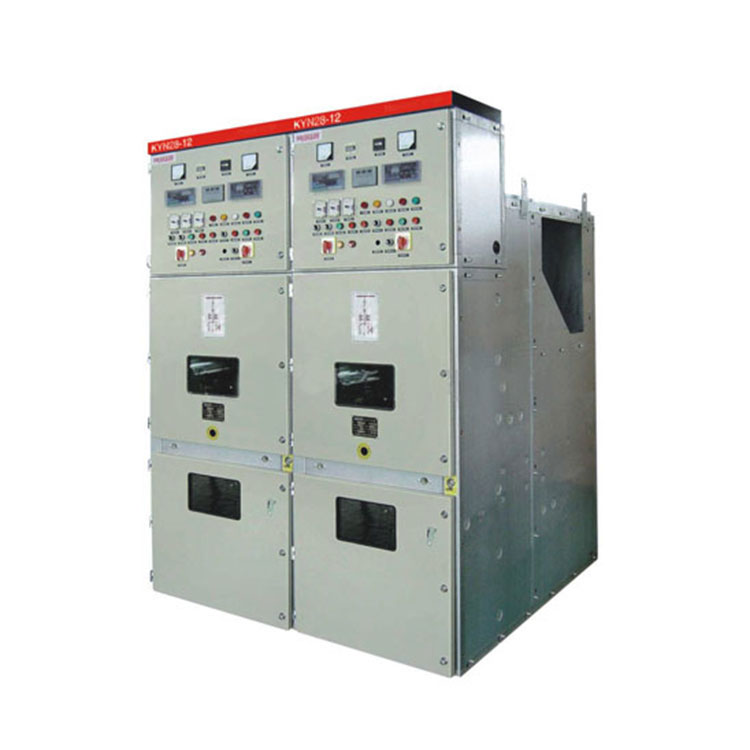

Mik azok a 11kv kültéri Lv és Mv Vcb panelek?

A 11kv-os kültéri Lv és Mv Vcb panel egy komplett középfeszültségű áramelosztási megoldás, amely vákuum megszakító (VCB), amelyet kültéri telepítésre terveztek. Ezek a panelek biztonságosan irányítanak, elszigetelnek és védenek körülbelül 11 kV-on működő elektromos betáplálók, miközben alacsony feszültségű vezérlőáramköröket integrálnak a felügyelethez, védelem, kommunikáció és automatizálás.

A hagyományos olaj- vagy levegő-megszakítókkal ellentétben a vákuum-megszakítók eloltják az elektromos íveket a zárt belsejében vákuum megszakítók. Mivel a megszakítóban gyakorlatilag nincs gáz, az elektromos ív gyorsan eltűnik, ami kiváló kapcsolási teljesítményt, minimális karbantartási igényt és jelentősen hosszabb élettartamot eredményez.

A modern kültéri VCB panelek horganyzott acél vagy rozsdamentes acél burkolatok felhasználásával készülnek, időjárásállóak. konstrukció, amely megvédi a belső elektromos alkatrészeket az esőtől, nedvességtől, portól, UV sugárzástól, rovaroktól, és súlyos környezeti feltételek. Számos kialakítás megfelel az IEC szabványoknak, és megbízhatóan működhet azokon keresztül széles hőmérsékleti tartomány.

Miért olyan népszerűek a vákuum-megszakító panelek?

Az áramszolgáltatók és az ipari létesítmények egyre inkább előnyben részesítik a vákuum-megszakító technológiát, mert az egyesíti magas üzembiztonság és kiemelkedő hosszú távú megbízhatóság. Ahogy az elektromos infrastruktúra intelligensebbé válik, a berendezéseknek következetes védelmet kell biztosítaniuk, miközben csökkentik a karbantartási költségeket és minimalizálják az állásidőt.

Kiváló biztonsági teljesítmény

A vákuummegszakítók sok régebbi megszakítási technológiához képest hatékonyan kiküszöbölik az ívvillanás veszélyét. A zárt vákuumkamra megakadályozza az égést és jelentősen csökkenti a tűzveszélyt, így ezek a panelek alkalmasak magas üzembiztonságot igénylő kritikus létesítmények.

Hosszú mechanikai élettartam

Egy kiváló minőségű VCB több tízezer kapcsolási műveletet képes végrehajtani minimális kopás mellett. Ez a tartósság csökken karbantartási gyakoriságát, és csökkenti az elektromos berendezések teljes életciklus-költségét.

Kiváló környezetvédelem

Az olajmegszakítókkal ellentétben a vákuumtechnológia nem igényel szigetelőolajat, amely a környezetbe szivároghat. Ezenkívül elkerüli az olajjal töltött berendezések rendszeres kezelését és cseréjét, a tisztítószert és egyebeket fenntartható energiaelosztás.

Megbízható hibaelhárítás

Hiba, például túlterhelés vagy rövidzárlat esetén a megszakító gyorsan leválasztja az érintett adagolót, a transzformátorok, motorok, kábelek és egyéb drága elektromos eszközök károsodásának megelőzése karbantartás közben rendszer stabilitása.

Alkalmas intelligens hálózati integrációhoz

A modern kültéri VCB panelek intelligens védelmi reléket, SCADA kommunikációs modulokat, távfelügyeleti rendszerek, hibajelzők és digitális mérőeszközök, amelyek lehetővé teszik az előrejelző karbantartást és valós idejű hálózatkezelés.

A kültéri VCB panelek fő összetevői

A kültéri VCB panelek belső szerkezetének megértése segít a mérnököknek értékelni a berendezések minőségét és hosszú távú megbízhatóságát. Bár a konfigurációk a projekt követelményeitől függően változhatnak, a legtöbb 11 kV-os kültéri kisfeszültségű és középfeszültségű VCB panel több alapvető összetevőt tartalmaz, amelyek együtt működnek a biztonságos és hatékony áramelosztás érdekében.

Vákuum áramkör megszakító

A vákuum megszakító a panel szíve. Megszakítja a normál terhelési áramot és a hibaáramot azáltal, hogy kioltja az elektromos ívet egy lezárt vákuummegszakítóban. A hagyományos megszakítási technológiákkal összehasonlítva a vákuummegszakítók gyorsabb kapcsolást, nagyobb dielektromos visszanyerést és lényegesen alacsonyabb karbantartási igényt biztosítanak.

Védelmi relé

A digitális védelmi relék folyamatosan figyelik a feszültséget, áramot, frekvenciát és hibaállapotokat. Ha rendellenességek lépnek fel, mint például túlterhelés, rövidzárlat vagy földzárlat, a relé azonnal kioldó parancsot küld a megszakítónak, védve a transzformátorokat, kábeleket, generátorokat és a későbbi berendezéseket.

Áram- és feszültségtranszformátorok

A CT-k és a VT-k pontos elektromos méréseket biztosítanak a méréshez, a védelemhez és a felügyelethez. Ezek az eszközök lehetővé teszik az intelligens vezérlőrendszerek számára a rendellenes működési körülmények nagy pontosságú észlelését.

Gyűjtősín rendszer

A réz vagy alumínium sínek hatékonyan osztják el az elektromos energiát a burkolaton belül. A megfelelő szigetelési kialakítás minimálisra csökkenti a hőtermelést, miközben kiváló vezetőképességet és mechanikai szilárdságot biztosít hibaállapotokban.

Kültéri ház

A ház megvédi a belső elektromos alkatrészeket a nedvességtől, portól, korróziótól, napfénytől, rovaroktól és mechanikai hatásoktól. A beépítési környezettől függően a gyártók horganyzott acélból vagy rozsdamentes acélból készült szekrényeket biztosíthatnak IP-besorolású védelemmel.

Ellenőrző és felügyeleti egység

A modern kültéri kapcsolóberendezések gyakran tartalmaznak intelligens felügyeleti rendszereket, amelyek támogatják a SCADA, Modbus, IEC 61850 és távoli kommunikációs funkciókat. Az üzemeltetők a telepítés helyszínének felkeresése nélkül figyelhetik a berendezés állapotát, fogadhatják a riasztásokat és távoli diagnosztikát végezhetnek.

Műszaki adatok összehasonlítása

Az alábbi táblázat összefoglalja a tipikus 11 kV-os kültéri kisfeszültségű és középfeszültségű VCB panelek általános műszaki paramétereit. A tényleges specifikációk a projekt követelményeitől és az egyedi konfigurációktól függően változhatnak.

Tipikus alkalmazások

A 11 kV-os kültéri VCB panelek rugalmassága és tartóssága sokféle iparágban és közüzemi projektben alkalmassá teszi őket. Az a képességük, hogy megbízhatóan működnek zord kültéri környezetben is, világszerte az egyik legszélesebb körben alkalmazott középfeszültségű kapcsolási megoldássá tette őket.

• Energiatermelő erőművek
• Villamos alállomások
• Megújuló energia projektek, beleértve a nap- és szélerőműveket
• Ipari gyártó létesítmények
• Bányászati ​​műveletek
• Olaj- és gáztermelő telephelyek
• Városi elektromos elosztó rendszerek
• Kereskedelmi komplexumok
• Közlekedési infrastruktúra
• Stabil középfeszültség-elosztást igénylő adatközpontok

Megújuló energiával kapcsolatos alkalmazások esetén a kültéri VCB panelek fontos szerepet játszanak a transzformátorok és a betápláló áramkörök védelmében, miközben lehetővé teszik a biztonságos integrációt a közüzemi hálózattal. Az intelligens védelmi rendszerek a távfelügyeleti platformokon keresztül javítják a működés láthatóságát is.

Hogyan válasszuk ki a megfelelő 11 kV-os kültéri VCB panelt

A megfelelő panel kiválasztása megköveteli mind a műszaki követelmények, mind a működési feltételek alapos értékelését. A berendezések kizárólag az ár alapján történő kiválasztása növelheti a hosszú távú karbantartási költségeket vagy csökkentheti a rendszer megbízhatóságát.

1. Határozza meg a szükséges névleges áramot és megszakítóképességet.
2. Értékelje a környezeti feltételeketpéldául a páratartalom, a sópermet, a por, a magasság és a hőmérséklet.
3. Válassza ki a megfelelő védőburkolatota telepítési környezetnek megfelelően.
4. Erősítse meg az IEC szabványoknak való megfeleléstés a helyi elektromos előírásokat.
5. Fontolja meg a jövőbeli bővítéstmoduláris panelek kiválasztásával.
6. Ellenőrizze az intelligens kommunikációs funkciókatha SCADA integrációra van szükség.
7. Válasszon tapasztalt gyártótképes műszaki támogatást, tesztelési jelentéseket és értékesítés utáni szolgáltatást nyújtani.

Karbantartás legjobb gyakorlatai

Bár a vákuummegszakítók lényegesen kevesebb karbantartást igényelnek, mint az olajjal töltött alternatívák, a rutinszerű ellenőrzések továbbra is elengedhetetlenek a maximális megbízhatóság biztosításához a berendezés teljes életciklusa során.

• Rendszeresen ellenőrizze a burkolat tömítéseit.
• Tisztítsa meg a port és a szennyeződéseket a szigetelő felületekről.
• Ellenőrizze az elektromos csatlakozások túlmelegedését.
• Rendszeresen ellenőrizze a védelmi relé beállításait.
• A tervezett karbantartás során végezze el a szigetelési ellenállás vizsgálatát.
• Működtesse a megszakítót mechanikusan, hogy ellenőrizze a sima mozgást.
• Az üzemi adatok figyelése intelligens felügyeleti rendszerekkel.

A megelőző karbantartási ütemterv betartása jelentősen csökkenti a váratlan leállásokat, miközben meghosszabbítja a berendezés élettartamát. Sok közmű ma már a rutinellenőrzéseket kombinálja a prediktív karbantartási technológiákkal, amelyek elemzik az üzemi adatokat, hogy azonosítsák a lehetséges hibákat, mielőtt azok bekövetkeznének.

Gyakran Ismételt Kérdések

Következtetés

Ahogy az energiarendszerek folyamatosan fejlődnek a nagyobb intelligencia, hatékonyság és fenntarthatóság felé,11 kV kültéri LV és MV VCB panelekmegbízható megoldássá váltak a középfeszültségű áramelosztásban. Kiemelkedő kapcsolási teljesítményük, kivételes megbízhatóságuk, alacsony karbantartási igényük és a modern automatizálási technológiákkal való kompatibilitásuk kiváló befektetést jelent a közművek, ipari létesítmények, megújuló energia projektek és kereskedelmi infrastruktúra számára.

Professzionális mérnöki szaktudással,Consoelkötelezett amellett, hogy megbízható kültéri középfeszültségű kapcsolóberendezési megoldásokat szállítson, amelyek megfelelnek a különböző projektkövetelményeknek. Akár szabványos konfigurációra, akár teljesen testreszabott áramelosztó rendszerre van szüksége, tapasztalt csapatunk készen áll műszaki tanácsadásra, termékajánlatokra és átfogó támogatásra a projekt során.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassuk alkalmazását, és felfedezzük, hogy megbízható 11 kV-os kültéri LV és MV VCB paneljeink hogyan segíthetnek javítani elektromos hálózata biztonságán, hatékonyságán és hosszú távú teljesítményén.
