Jobb tudni az SF6 teljesen gázzal töltött gyűrűs főegységnek

2025-03-19

1. Az SF6 gázszigetelt kapcsolóberendezés főbb jellemzői:


Gázszigetelt kapcsolóberendezés  Az SF6 -ot alkalmazza a főszigetelő közegként 10kV - 35 kV gyűrűs főegységen. Az urbanizáció felépítése során az SF6 teljes gázzal töltött gyűrűs főegységnek a kompakt és moduláris kialakításának jelentési előnyei vannak. Széles körben alkalmazza a városi energiahálózatot, a vasúti tranzitot, az új energiaipart és az ipari vállalkozásokat.


A tartalom táblázata

1. ASF6 GAS -szigetelt kapcsolóberendezés alapfedelei

1.1 Az SF6 gázszigetelt kapcsolóberendezés moduláris kialakítása

1.2 Az SF6 gázszigetelt kapcsolóberendezések kompakt kialakítása

2. Az SF6 gázszigetelt kapcsolóberendezések strukturalscheme

2.1 SF6 gázszigetelt kapcsolóberendezés szerkezeti diagramja

2.2 Az SF6 gyűrűs fő egység külső méretei

2.3 Szabványos megoldás és kiterjesztési modulok

3 Az SF6 gázszigetelt kapcsolóberendezés paramétere



1.1 Az SF6 gázszigetelt kapcsolóberendezés moduláris kialakítása


ASF6 gyűrűs egység  Elsősorban C (kábelkapcsoló panel), V (vákuum-megszakító panel), D (közvetlen kábelcsatlakozás-panel), DE (közvetlen kábelcsatlakozás a földelő panelrel), F (kapcsoló-rögzítő diszkonterációs panel) és M (mérőpanel).

A tényleges esetekben a C és a V egység biztosítja a kábelkészlet bemeneti és kidolgozásának vezérlését és védelmét. A terhelés működésének funkciója mellett a V egység nagyobb funkcióval rendelkezik a rövidzárlat és a terhelési áram kikapcsolásában. Az M egység felépíti a CT és a PT és az energiamérő mérését. Általában 800 mm szélessége van, ami megegyezik aKyn28-12- A D és a DE egységet a kábel magasságának a talajtól az SF6 gyűrűs főegységének tetejére történő emelésére használják. Ezenkívül az F egység a védelem beviteléhez és kimeneteléhez is használt, de a terminálfelhasználók inkább az F egység helyett a V egységet alkalmazzák, mivel a vezérlő fogaskerék bonyolultabb.


1.2 Az SF6 gázszigetelt kapcsolóberendezések kompakt kialakítása


Általában a C vagy V egység mérete w*H*d = 371*1800*750 (mm), azonban a Kyn28-12 bemeneti vagy kimeneti panelje W*H*d = 800*2300*1500 (mm). Nem kétséges, hogy az SF6 gyűrűs főegység versenyképesebb a logisztikai és a földköltségeket. Ezenkívül egy SF6 gázszigetelt kapcsolóberendezés alacsonyabb anyagköltségekkel rendelkezik, mint a KYN28-12, mint a kompakt tervezés.



2.


   Egy gázszigetelt kapcsolóberendezésben elsősorban SF6 gáztartályt, fő kapcsolót és megszakítót, buszbarát rendszert, vezérlő sebességváltót, valamint a másodlagos vezérlő és védelmi rendszert tartalmaz.

   Az SF6 gáztartály 201 vagy 304 rozsdamentes acélt fogad el, amelynek éves szivárgási sebessége alacsonyabb, mint 0,1%, amelyet teljesen lezárt és szigeteltként terveztek. Több mint 30 éve biztosítja a karbantartásmentes szolgáltatást.

   Hasonló, mint alevegőszigetelt kapcsolóberendezés  hogy a bemeneti és kimeneti panelen lévő fő kapcsoló és megszakító a földelő kapcsoló, a kapcsoló kapcsoló, a terhelés kapcsoló megszakítója és a vákuum -megszakító az energiarendszerek vezérlése és védelme érdekében.

   Az egyik közös SF6 tartályban 7 moduláris egységet integrálhat a 10 kV -os elektromos hálózati rendszer nagy részébe. Ellenkező esetben csatlakozási kábel- és kábeldugó szükséges a kiterjesztésekhez. Az egyik közönséges tartályban azonban a moduláris egységeket a rézbusz -rágó köti össze.

   A másodlagos vezérlő- és védelmi rendszer funkciója az értékfeszültség és az áram ellenőrzéséhez, hogy megvédje az SF6 gyűrűs főegységet a rendszer meghibásodásától. Eközben támogatja az automatizálást, a távirányítást, az adatgyűjtést és a SCADA rendszerhez való hozzáférést is. Ezenkívül az SF6 gyűrűs főegység kiegészítő tápegységet is biztosít a vezérlés és a jelátvitel normál működésének biztosítása érdekében.

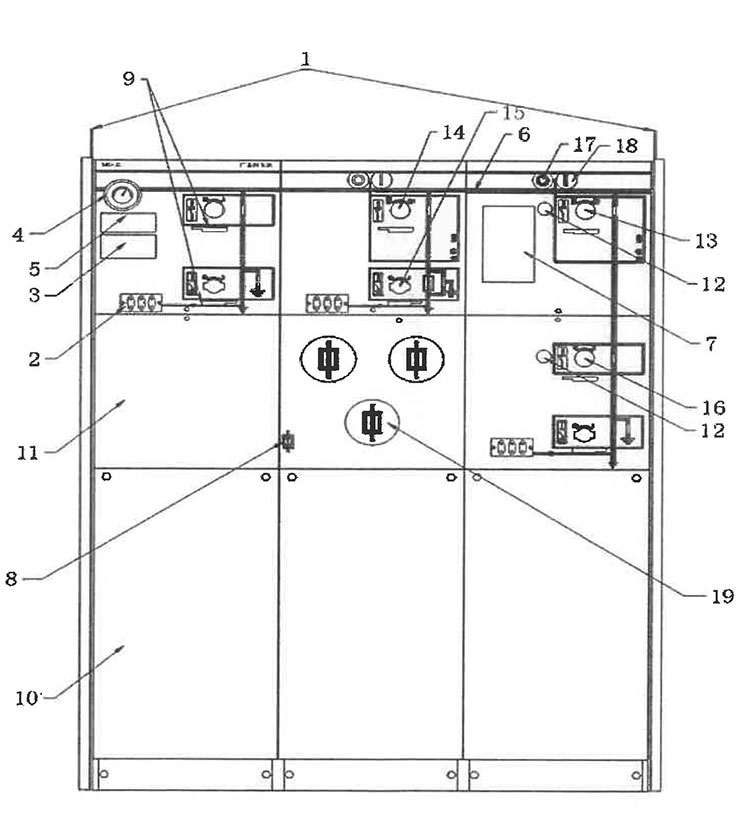

2.1 SF6 GAS szigetelt S WitchGear S TRUCTURE D IAGRAM:







1. emelési gyűrű

2. Élő indikátor

3. A tudható hibajelző

4. Gáznyomásmérő

5. Tányér sorozatszámmal

6. Egysoros rajz

7. Önellátó váltó

8. Fújt biztosítékjelző

9.Padlock

10. Lakószoba

11. RTU211 telepítőhelyiség

12. Locker

13. Körbeplői üzemeltetési lyuk

14. Terheléskapcsoló üzemeltetési lyuk

15. Földelő kapcsoló üzemeltetési lyuk

16. A kapcsoló üzemeltetési lyuk elszigetelése

17. Utazási gomb

18. Zárt gomb

19. biztosítékos rekesz

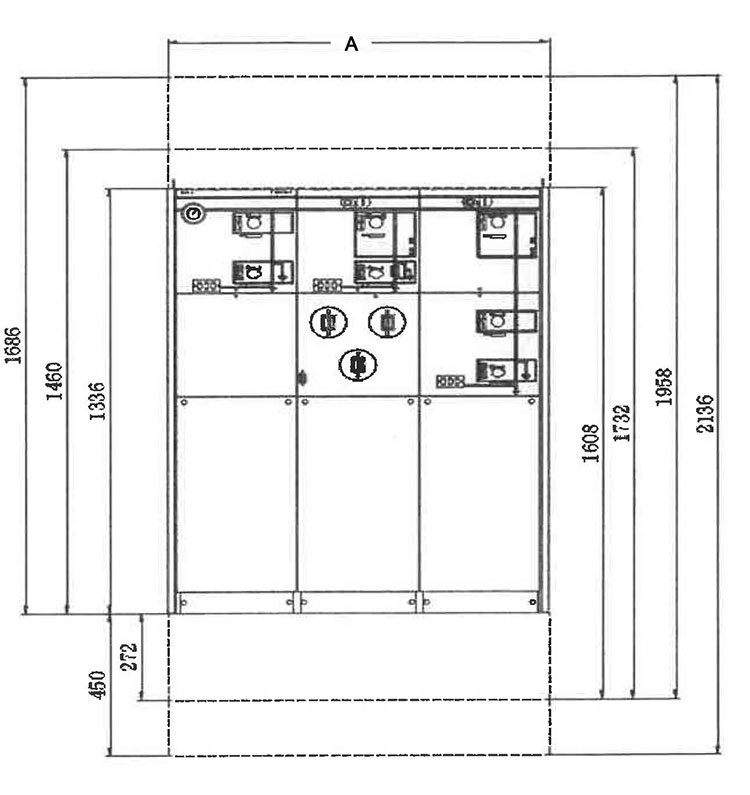

2.2 Az SF6 gyűrűs fő egység külső méretei :




Egység

A

1 cella

371

2 cella

696

3 cella

1021

4 cella

1346

5 cella

1671

6 cella

1996

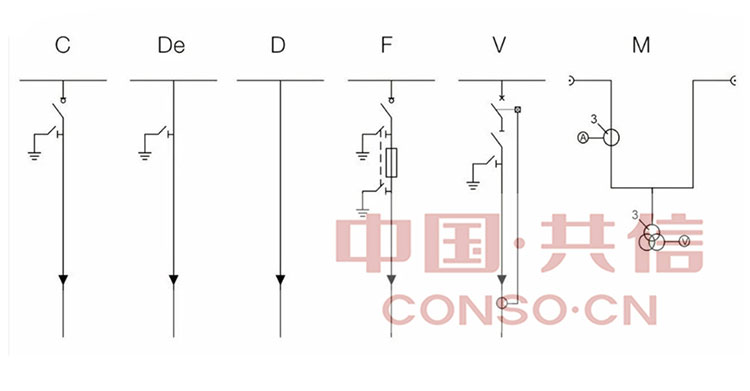

2.3 Standard S ol és E XTension M Odules :





C: Kábelkapcsoló

F: Kábelkapcsoló biztosítékkal

DE: A rendező kábelcsatlakozása a földeléssel

V: Vákuumkigetelő

D: Igazgatói kábelcsatlakozás

M: Mérőmodul (levegőszigetelés)



3. Az SF6 paramétere


1. SF6 gáznyomás:

A relatív nyomás 20 ° C -on 0,03mPa

2. Éves gázszivárgás aránya:

≤0,01%

3. Védelmi szint:

IP67

4. Normál működési környezeti feltételek:

-35 ℃ -+40 ℃

5. A maximális átlagos relatív páratartalom (25 ° C -on):

Napi átlagérték ≤ 95%;

Havi átlagérték ≤ 90%

6. Magasság:

≤ 1000 m

7. Földrengés intenzitása:

Szintⅷ
