100kva 3 fázisú áramelosztó transzformátor

2006 óta a Conso Electrical Science and Technology Co., Ltd. több mint egy évtizedes tapasztalatot halmozott fel a 100 kVA 3 fázisú áramelosztó transzformátorok gyártásában, folyamatosan finomítva meglévő gyártási folyamatait elosztó transzformátorok és kompakt alállomások előállítására. Ez egy kiforrott és rendkívül hatékony irányítási keretrendszer létrehozásában csúcsosodott ki, amely a terméktervezéstől a gyártási feldolgozásig mindent felölel. A Conso Electrical a minőségre és az ügyfélközpontúságra helyezi a hangsúlyt a 100 kVA 3 fázisú áramelosztó transzformátorok összeszerelésénél. Izgatottak vagyunk, hogy a világ minden tájáról érkező marketinggurukkal dolgozhatunk együtt.

Kérdés küldése

termékleírás

Videó

100kVA 3 fázisú áramelosztó transzformátor Teljesítmény jellemzők:

a. Az olajbemerítésű transzformátorok esetében a kis teljesítményű transzformátorokon kívül a kisfeszültségű tekercs általában rézfóliával tekercselt hengeres szerkezetet, míg a nagyfeszültségű tekercselés többrétegű hengeres szerkezetet alkalmaz. Ez a kiegyensúlyozott tekercskonfiguráció minimális szivárgást, nagy mechanikai szilárdságot és erős rövidzárlati ellenállást biztosít.

b. Mind a mag, mind a tekercsek rögzítéssel vannak rögzítve. A rögzítőelemek, mint például a nagy- és kisfeszültségű vezetékek önzáró, kilazulásgátló anyákkal vannak felszerelve. A transzformátor ütésálló kialakítást alkalmaz, hogy ellenálljon a szállításnak.

c. A tekercseket és a magot vákuumszárításnak vetik alá, a transzformátorolajat pedig vákuumszűrési és töltési technikákkal dolgozzák fel a transzformátor nedvességtartalmának minimalizálása érdekében.

d. Az olajtartályban hullámos bordák találhatók, így légzőfunkcióval kompenzálják a hőmérséklet-ingadozások miatti olajtérfogat-változásokat. Következésképpen ez a termék szükségtelenné teszi az olajtartályt, és csökkenti a transzformátor teljes magasságát.

e. Az olajkondenzátor hullámlemezre cserélésével a transzformátorolaj hatékonyan elszigetelődik a külső környezettől. Ez megakadályozza az oxigén és a nedvesség bejutását, így megőrzi a szigetelési teljesítményt.

f. Ezzel az öt kulcsfontosságú teljesítménytényezővel az olajba merülő transzformátorokat úgy tervezték, hogy normál működés közben olajcsere nélkül működjenek. Ez jelentősen csökkenti a karbantartási költségeket, miközben meghosszabbítja a transzformátor élettartamát.

100kVA 3 fázisú tápelosztó transzformátor Műszaki specifikáció:

Névleges kapacitás:	100 kVA;
Elsődleges feszültség:	13,8 kV, 22 kV vagy 33 kV;
Nincs betöltési veszteség:	200 ± 10% W vagy attól függ;
Betöltési veszteség:	1500/1580 ± 10% W vagy attól függ;
Névleges gyakoriság:	50 vagy 60 Hz;

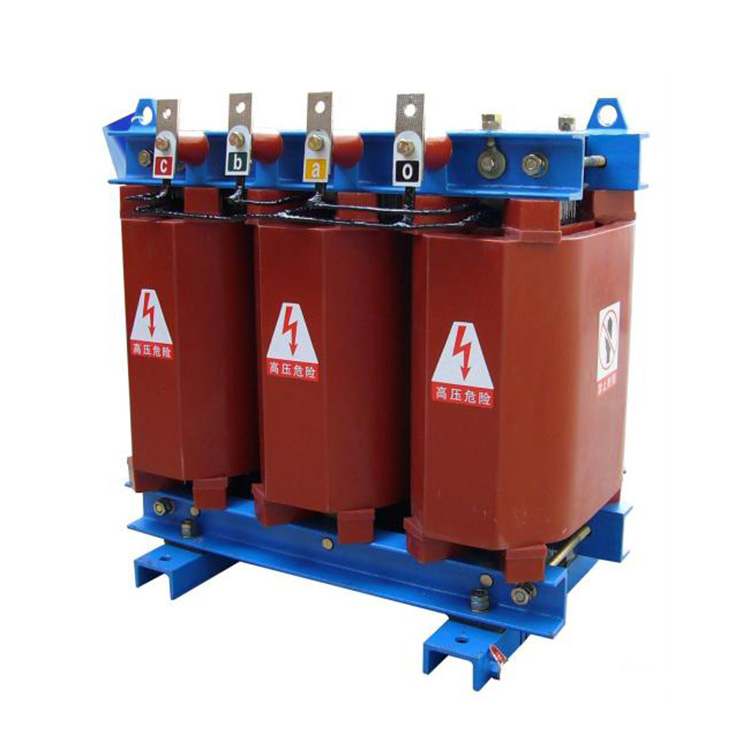

Hűtési mód:	ONAN; AN/AF (öntvénygyanta típusú)
Szigetelőanyag:	Ásványi olaj vagy epoxigyanta;
Névleges gyakoriság:	50 vagy 60 Hz;
Érintés módja:	5 lépés egyenként 2,5%;
Üzemhőmérséklet:	-40 ℃ és 40 ℃ között;

CONSO·CN 100kVA 3 fázisú tápelosztó transzformátor Részletek:

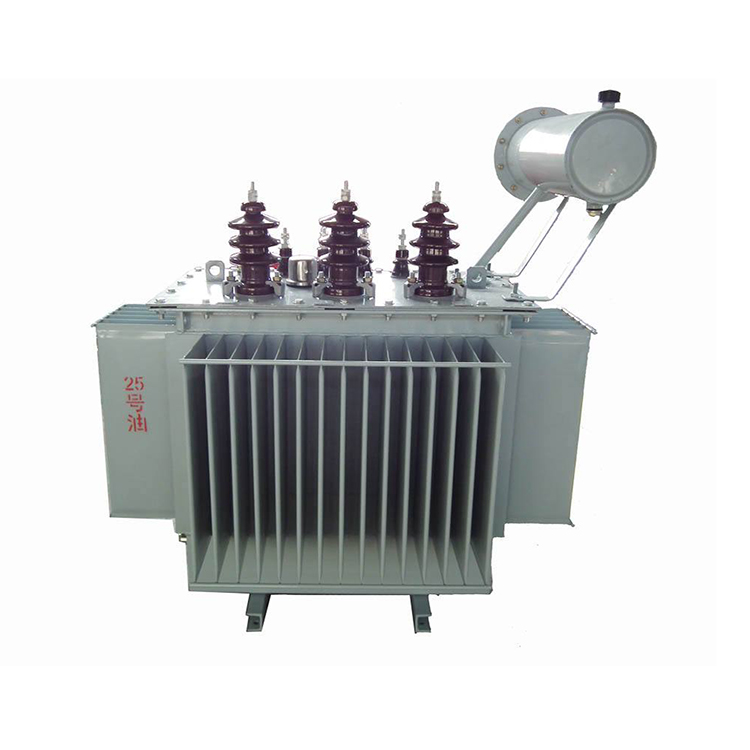

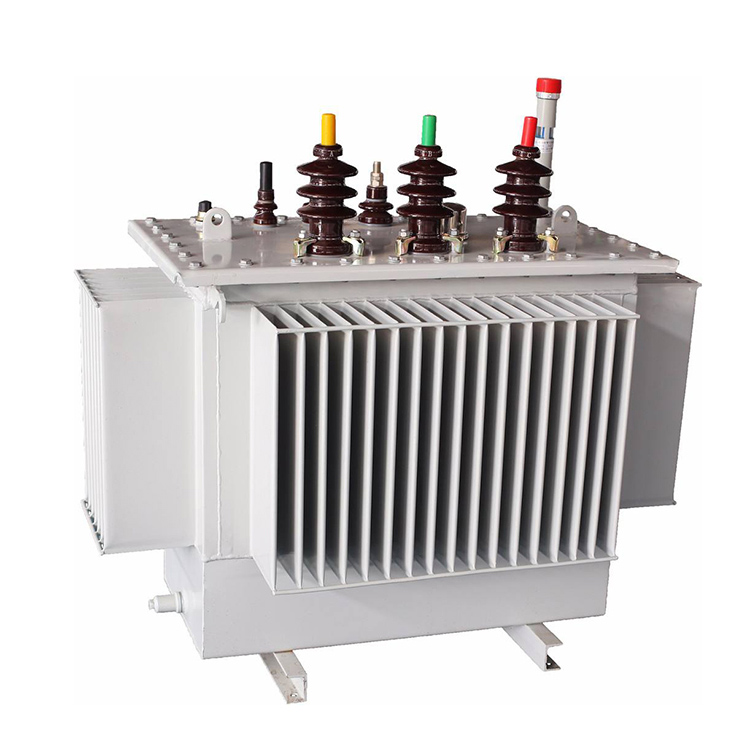

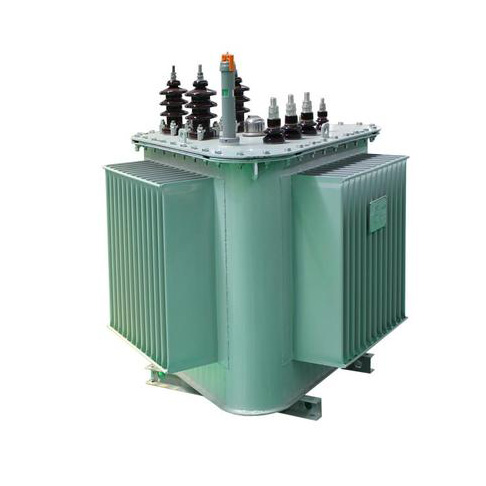

Olajjal töltött

Olaj kiürítve

Amorf ötvözet

Hengerelt vasmag

CONSO·CN 100kVA 3 fázisú tápelosztó transzformátor Műhely:

Tekercselő műhely

Coil szárítási terület

Olajtöltő terület

Késztermék terület

A 100kVA 3 fázisú tápelosztó transzformátor gyártásához szükséges testreszabott szolgáltatásról:

Megtervezzük a 100kVA 3 fázisú áramelosztó transzformátorokat az ügyfelektől kapott műszaki követelménydokumentum alapján. A gyártás előtt feltétlenül meg kell erősíteni a műszaki specifikációkat, amelyek a következők:

1. A 100kVA 3 fázisú tápelosztó transzformátor hatékonysága;

2. A 100kVA 3 fázisú tápelosztó transzformátor feszültségaránya;

3. A 100kVA 3 fázisú tápelosztó transzformátor hőmérséklet emelkedése;

4. A 100kVA 3 fázisú tápelosztó transzformátor névleges frekvenciája;

5. A 100kVA 3 fázisú Power Distribution transzformátor szigetelési típusa.
